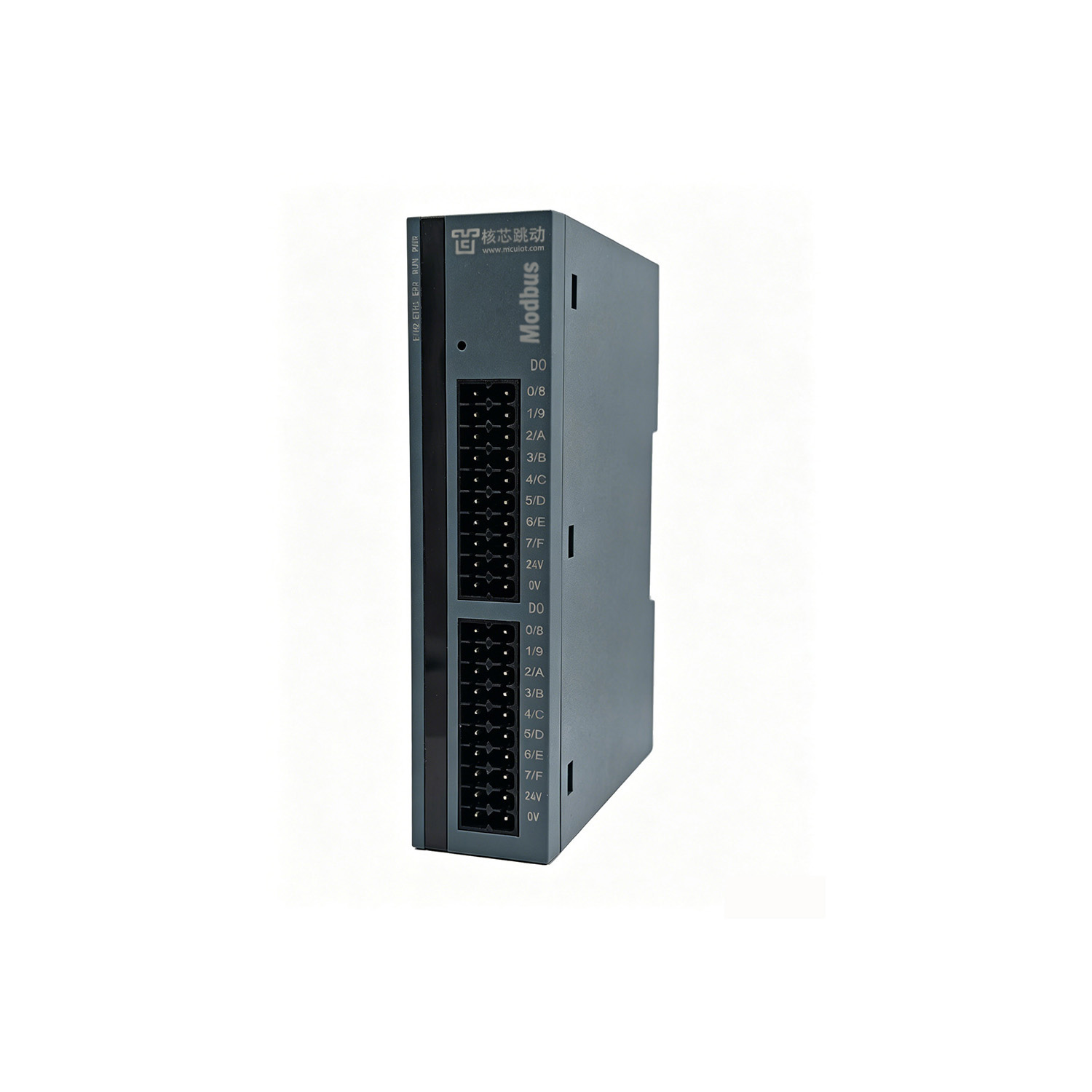

HX-C0-CORE
■ 工作电源：典型值12/24V，过压、过流、防反接保护。
■ 工作温度：-30~75℃。
■ 通讯接口：RJ45*2，10/100M自适应。
■ 数据刷新周期5ms。
描述
（1）EtherCAT从站芯片采用AX58100，带2个RJ45以太网接口，支持100BASE-TX/RX，MDI/MDIX自检测，用来组成链式网络。
（2）EtherCAT的两个网口严格区分输入输出，接线时必须输入接上一个的输出，第一个ECAT从站的输入接主站。
（3）标识的功能
|
标识 |
+24V |
0V |
GND |
IN |
OUT |
|
功能介绍 |
电源输入正电源（+24V） |
电源输入负电源（0V） |
接地
|
EtherCAT输入口 |
EtherCAT输出口 |
