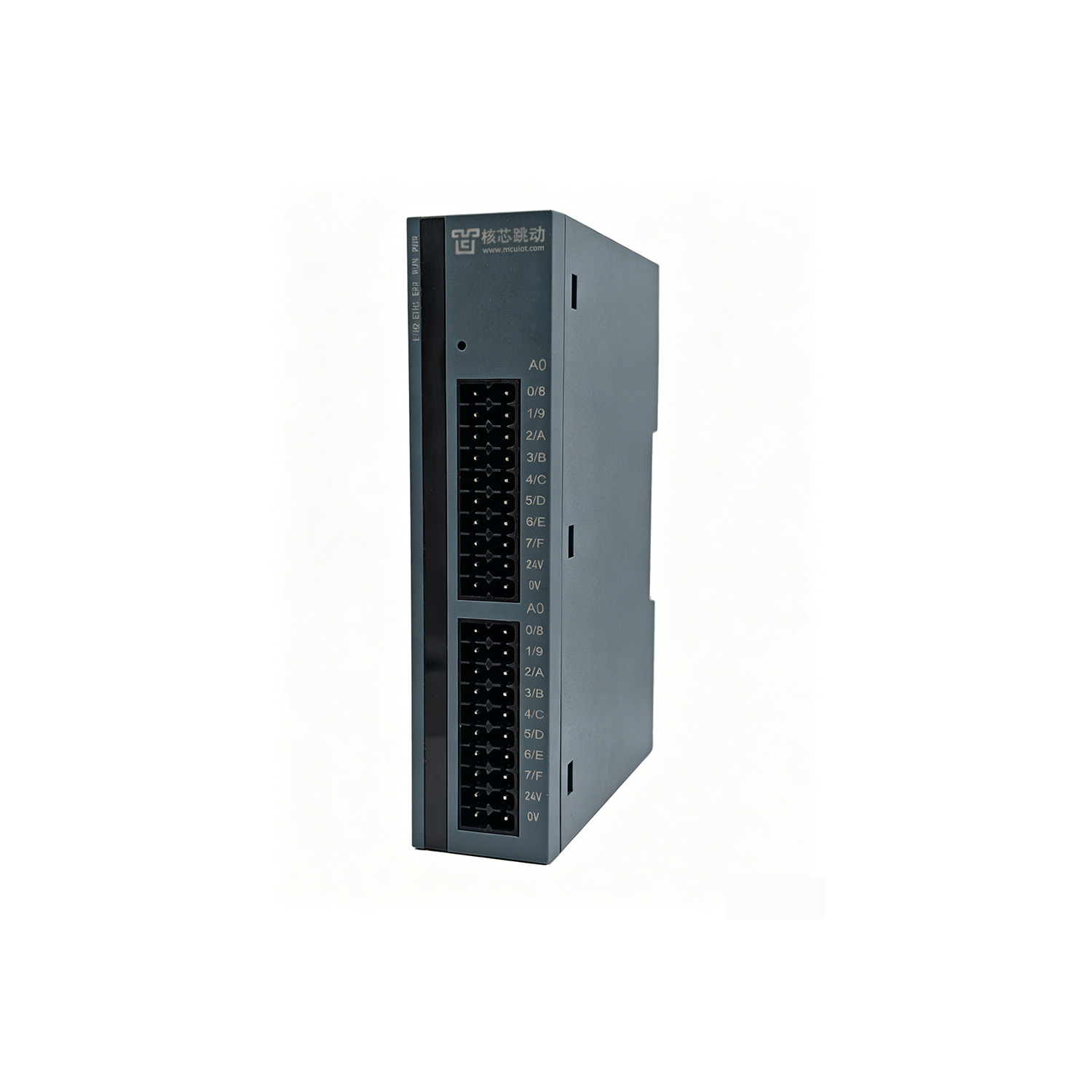

HX-C0-16AI-8AO
■ 本模块支持16通道模拟量输入和8通道模拟量输出。
■ 模块和内部总线采用光耦隔离，接线端口有防反接和过流保护。
■ 模块每个通道均带有指示灯，用来指示输出信号状态/外接信号状态。
■ ADC分辨率：24位。
■ DAC分辨率：24位。
■ 数据刷新周期5ms。
描述
（1）本模块支持16通道模拟量输入，分为电流和电压两种型号，输入电流4-20mA，输入电压0-10V。
（2）本模块支持8通道模拟量输出，分为电流和电压两种型号，输出电流4-20mA，输出电压0-10V。
（3）指示灯的定义
|
16通道输入指示灯标识 |
16通道输入电流值（4-20mA） |
16通道输入电流值（0-10V） |
8通道输出指示灯标识 |
8通道输出电流值（4-20mA） |
8通道输出电压值（0-10V） |
|
I0/I4/I7/I3/I4/I5/I6/I7 /I8/I9/I10/I11/I12/I13/I14/I15 |
16通道输入电流值是否在4-20mA的范围内，若符合范围，则对应通道的指示灯亮 |
16通道输入电压值是否在1V-10V的范围内，若符合范围，则对应通道的指示灯亮 |
O0/O1/O2/O3/O4/O5/O6/O7
|
8通道输入电流值是否在4-20mA的范围内，若符合范围，则对应通道的指示灯亮 |
8通道输出电压值是否在1V-10V的范围内，若符合范围，则对应通道的指示灯亮 |
